KAP50陶瓷电容式压力变送器

应用范围:

产品特点:

  • 测量范围
  • 适用管径

获取报价

在线留言

产品概述

  KAP50陶瓷电容式压力变送器
原理&结构
KAP50基于陶瓷电容技术,当压力增加时,加在陶瓷电容上的压力值增大,使得电容值增大,电容值正比于压力值高低。
KAP50陶瓷电容式压力变送器
特点
法兰式安装,过载能力强
稳定性好,每年由于0.1%的满量程
寿命长,可用于对液位连续监控
抗干扰能力强,极高的精度及重复性 可达0.2、0.5级
4...20mA/1...5模拟量输出可选
可在现场调节零点、满量程。陶瓷测量界面抗腐蚀性好
应用
适用于中大型罐体的压力监控
适用于粘稠和浆状介质、强腐蚀液体、富含颗粒类介质,不易堵塞
主要应用于废水/净水处理、造船、发电机设备、石油化学、食品
电子、染整、化学、橡胶及塑料、油压机械、化学制药等行业。

技术参数
测量范围: 0…0.1bar至0…40bar
精度等级: 0.1%或0.2%或0.5%
线性度: ±0.2%或±0.5%
迟滞: ≤±0.01%满量程
稳定性: 优于每年0.1%
温度影响: Tk<±0.02%FS/K
量程迁移: 可按标准量程的10:1迁移
工作电压: 12…36V DC
负载电阻: ≤1000Ω
工作温度: 30…85℃
介质温度: 30…80℃
存储温度: 30…85℃
法兰规格: DN50 PN4.0MPa
DN80 PN4.0MPa
防护等级 IP65
变送器外壳材料: 铸铝
接液材料: 不锈钢1.4301(304)(*)
不锈钢1.4435(316L)
哈氏合金C

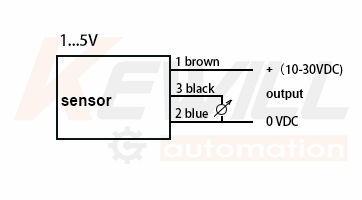

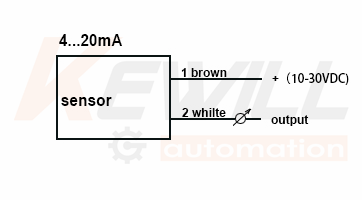

接线图

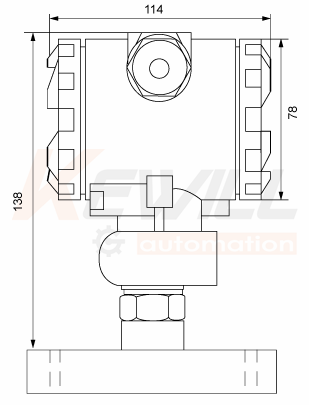

尺寸图

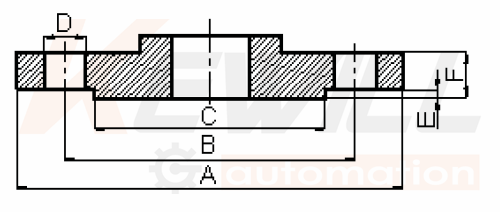

法兰尺寸图
公称直径 A B C D E F 螺栓尺寸 螺栓孔数量
DN Th n
40 150 110 84 18 3 20 M16 4
50 160 125 99 18 3 20 M16 4
以上尺寸单位均为mm
标准量程代码表(单位bar)
标准量程 表压代码
0…1bar GB1
0…2.5bar GB2.5
0…4bar GB4
0…6bar GB6

标准量程代码表(单位bar)
标准量程 表压代码
0…10bar GB10
0…20bar GB20
0…40bar GB40
参数表
KAP50- 陶瓷电容式压力变送器
  量程
  表压(量程见量程代码表此项为常规应用选型)
  显示表头
  无显示
  LCD显示屏(*)
  LED显示屏
  精度等级
  0.10%
  0.25%
  0.5%
  信号输出
  4…20mA 电流信号(*)
  1…5V 电压信号
  连接方式
  法兰连接:DN50
  法兰连接:DN80
  螺纹连接:M42×1.5
  接液材质
  不锈钢1.4301(304)(*)   不锈钢1.4435(316L)
  哈氏合金C
  (特殊备选项)VARIO
  防爆功能:EXiaⅡBT4   1.4301(304)外壳
  HART通讯协议   1.4435(316L)外壳
  RS485通讯协议
KAP50-               ←选型示例
