产品概述
KAP20卫生齐平膜压力变送器
原理&结构
KAP20压力变送器采用平膜硅压阻式隔离膜充油芯体作为信号测量元件，位于不锈钢壳体内的信号处理电路，将传感器信号转换为标准输出信号。有效防止易结晶介质堵塞引压口的问题。
特点
●Ф50.4 通用卫生级卡箍卡盘连接
●测量范围广0~100bar
●不锈钢结构或铸铝防爆结构
●IP65
应用
对316L不锈钢无腐蚀的气体、液体压力测量。
应用于医疗、生物制品、食品卫生等行业。
应用于造纸化工行业、污水液位及饮料罐压力测量。
|
技术规格 |
|
|
量程范围： |
0...350mbar…100bar |
|
允许过载： |
小于等于额定量程的 1.5 倍 |
|
压力类型： |
表压、绝压 |
|
精确度： |
±0.25%（典型） ±0.5%（最大） |
|
长期稳定性： |
±0.1%F.S/年（典型） |
|
±0.2%F.S/年（最大） |
|
零点温度漂移： |
±0.03%F.S/℃（≤100KPa） |
|
±0.02%F.S/℃（＞100KPa） |
|
±0.03%F.S/℃（≤100KPa） |
|
满度温度漂移： |
±0.02%F.S/℃（＞100KPa） |
|
工作温度： |
20...80℃ |
|
贮存温度： |
40...120℃ |
|
供电电源： |
≥10KΩ(0..10V）,≥5KΩ |
|
输出信号： |
≤(UB-10)V/ 0.02A (4...20mA) |
|
压力接口： |
卡箍卡盘式 |
|
外壳材质： |
不锈钢或铸铝 |
|
膜片材质： |
不锈钢1.4435(316L) |
|
O型密封圈： |
氟橡胶 |
|
电缆： |
聚乙烯 |
|
绝缘电阻： |
100MΩ 100VDC |
|
防护等级： |
IP65 |

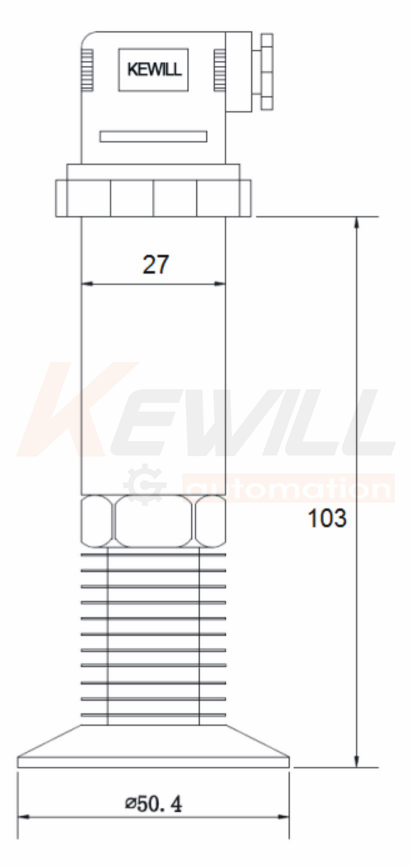

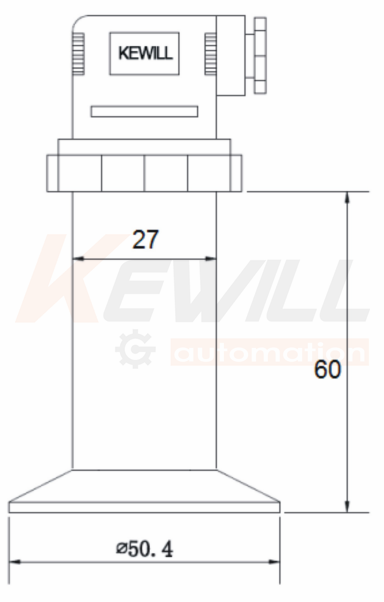

尺寸图
|
相对压力 |
|
|
标准量程 |
代码 |
|
0…350mbar |
NB0.35 |
|
0…700mbar |
NB0.7 |
|
0…1bar |
GB1 |
|
0…5bar |
GB5 |
|
0…10bar |
GB10 |
|
0…16bar |
GB16 |
|
0…35bar |
AB35 |
|
绝对压力 |
|
|
标准量程 |
代码 |
|
0..350mbar |
AB0.35 |
|
0…1bar |
AB1 |
|
0…2bar |
AB2 |
|
0…5bar |
AB5 |
|
0…10bar |
AB10 |
|
0…20bar |
AB20 |
|
0…35bar |
AB35 |
注：若所需量程不在标准列表中，请在订货时注明，可按客户要求标定。例如所需量程：表压0…20bar，可将量程代码写为GB20

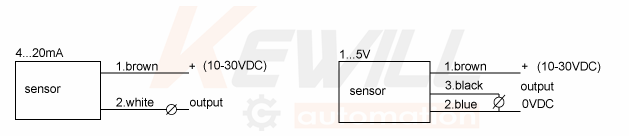

电气接线图
选型表
|
KAP20- |
卫生齐平膜式压力变送器 |
|
|
测量范围 |
|
|
表压（量程见量程代码表）（*此项为常规选型） |
|
|
绝压（量程见量程代码表） |
|
|
供电电源 |
|
|
10~30VDC |
|
|
输出信号 |
|
|
4～20mADC |
|
|
1～5VDC |
|
|
螺纹接口 |
|
|
卡箍连接（Ф50.4 ） |
|
|
电气连接 |
|
|
赫斯曼端子接头(DIN43650) |
|
|
防爆功能壳体 |
|
|
（特殊备选项）VARIO |
|
|
LCD显示单元 |
|
|
配套安装卡盘与卡箍紧固件 |
|
KAP20- |
|
|
|
|
|
|
←选型示例 |
