产品概述
KAP19平膜片压力变送器
原理&结构
适用与有颗粒杂质或成分介质的测量以及较低粘度介质的测量。量程广(0~100mbar;0~200bar),可用于测量表压、绝压。
适用
●泥浆、煤浆、
●油漆、原油
●化工涂料等粘稠介质
●粘稠介质 以及塑料橡胶制造设备
技术参数 |
|
测量范围: |
见量程代码 |
过载范围: |
≤100mbar, 4×;≤200bar, 2× |
精度: |
0.2%, 0.5% |
线性度: |
±0.2% |
重复性: |
≤±0.1FS |
稳定性: |
优于每年0.01%量程 |
温度影响: |
<±0.02%FS/K |
响应时间: |
<1ms(10...90%FS) |
供电: |
10~30V DC |
负载: |
≥10KΩ(0..10V),≥5KΩ |
≤(UB-10)V/ 0.02A (4~20mA) |
能量消耗: |
信号电流(2-wire),8mA(3-wire) |
电气保护: |
过载/反相保护 |
环境温度: |
30...85℃ |
介质温度: |
25...80℃ |
储存温度: |
30...100℃ |
防护等级: |
IP65 |
外壳材质: |
不锈钢 304 |
接液材质: |
不锈钢 316L |
密封: |
氟素橡胶 |
重量: |
0.10kg |
电气连接: |
赫斯曼接头(DIN43650) |

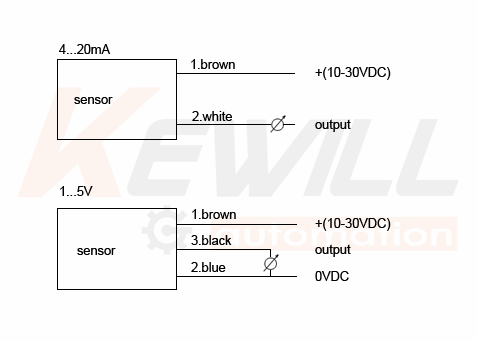

接线图

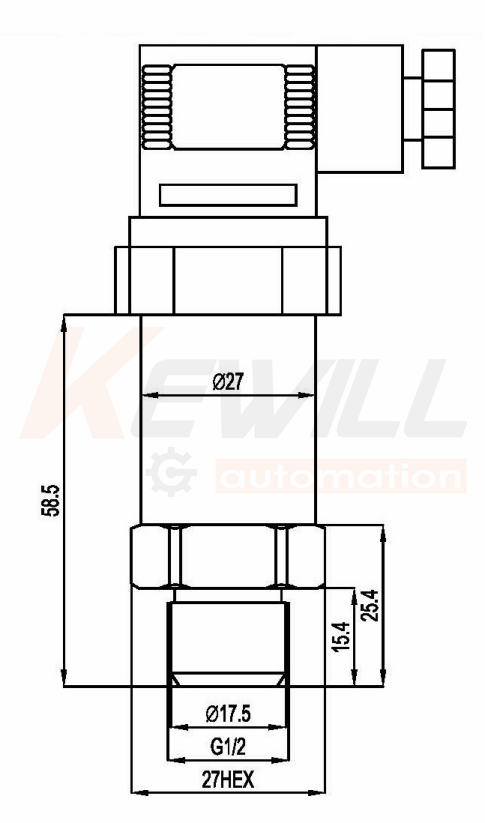

尺寸图
标准量程代码表(单位mbar&bar) |
标准量程 |
表压代码 |
绝压代码 |
0…10mbar |
GB0,01 |
AB0,01 |
0…40mbar |
GB0,04 |
AB0,04 |
0…60mbar |
GB0,06 |
AB0,06 |
0…100mbar |
GB0,1 |
AB0,1 |
0…1bar |
GB1 |
AB1 |
0…2.5bar |
GB2.5 |
AB2.5 |
0…4bar |
GB4 |
AB4 |
0…6bar |
GB6 |
AB6 |
0…10bar |
GB10 |
AB10 |
0…20bar |
GB20 |
AB20 |
0…40bar |
GB40 |
AB40 |
0…60bar |
GB60 |
AB60 |
0…100bar |
GB100 |
AB100 |
0…160bar |
GB160 |
AB160 |
0…200bar |
GB200 |
AB200 |
标准量程代码表(单位psi) |
标准量程 |
表压代码 |
绝压代码 |
0…0.15psi |
GP0.15 |
AP0.15 |
0…0.6psi |
GP0.6 |
AP0.6 |
0…1psi |
GP1 |
AP1 |
0…1.5psi |
GP1.5 |
AP1.5 |
0…15psi |
GP15 |
AP15 |
0…50psi |
GP50 |
AP50 |
0…75psi |
GP75 |
AP75 |
0…100psi |
GP100 |
AP100 |
0…200psi |
GP200 |
AP200 |
0…300psi |
GP300 |
AP300 |
0…500psi |
GP500 |
AP500 |
0…750psi |
GP750 |
AP750 |
0…1000psi |
GP1000 |
AP1000 |
0…2000psi |
GP2000 |
AP2000 |
0…4000psi |
GP4000 |
AP4000 |
注:若所需量程不在标准列表中, 请在订货时注明,可按客户要求标定。 例如所需量程:表压0…25 bar,可将量程代码写为GB25。
参数表
KAP19- |
平膜片压力变送器 |
|
量程 |
|
表压(量程见量程代码表此项为常规应用选型)(*) |
|
绝压(量程见量程代码表) |
|
精度等级 |
|
0.20%(0.2级) |
|
0.50%(0.5级) |
|
过程连接(外螺纹) |
|
螺纹 G1/2 |
|
螺纹 M20*1.5 |
|
输出 |
|
4...20mA输出(*) |
|
0...5V输出 |
|
电气连接 |
|
赫斯曼接头(DIN43650) |
|
(特殊备选项)VARIO |
|
42*42方形LCD数显单元 |
|
铸铝密封表壳 |
KAP19- |
|
|
|
|
|
|
←选型示例 |
备注:*号标注为快速交货型或现货常备款
