产品概述
KAP06小巧型压力变送器（扩散硅）
原理&结构
是采用采用扩散硅芯体，全不锈钢封装。
KAP06小巧型压力变送器（扩散硅）
特点
0～160bar 压力范围的测量； 多种工业标准信号输出可选接线方式为连接器或直接引线； 小巧的外形设计，性价比高； 多种压力接口可选择。
应用
机械工程应用方面 ：各种水压、气压的测量； 医疗卫生应用食品及饮料行业；一般工业控制领域 。
|
技术参数 |
|
|
量程范围： |
0 to 160bar |
|
精度等级： |
5‰总量程 |
|
温度应用： |
40...80°C |
|
响应时间： |
≤0.2秒 |
|
防护等级： |
IP65 |
|
输出信号： |
4-20mA（两线制） |
|
能量消耗： |
信号电流（2-wire），8mA（3-wire） |
|
电气保护： |
过载/反相保护 |
|
结构材质： |
压力接头材质为不锈钢 |
|
工艺连接： |
外壳材质为不锈钢 |
|
G1/4,NPT1/4 |
|
过载压力： |
(可按客户要求定制) |
|
150%FS |
|
供电电压： |
24(12~36)VDC |
|
补偿温度范围： |
0~70℃ |
|
接线方式： |
端子接线 |

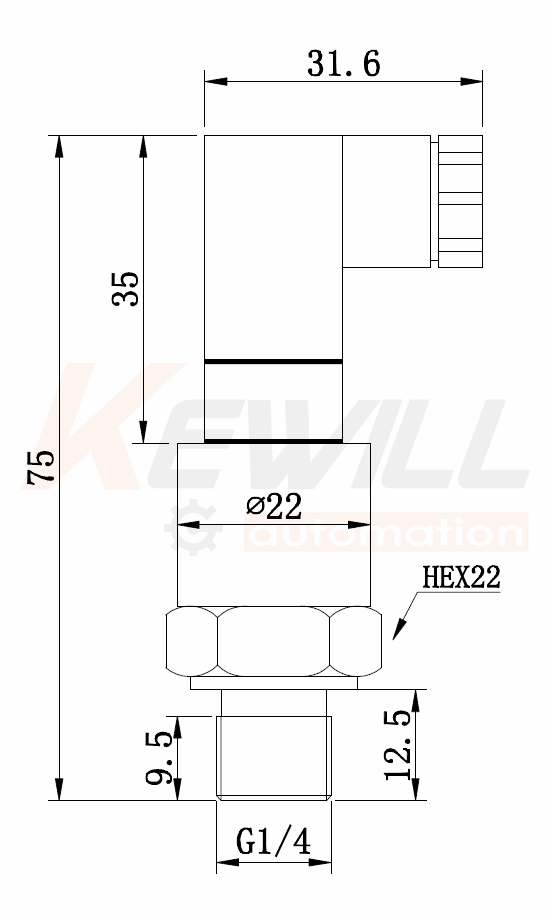

尺寸图

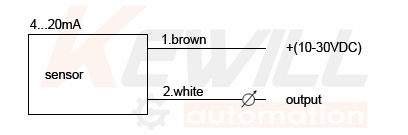

电气接线图
|
标准量程代码表（单位bar） |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…1bar |
GB1 |
AB1 |
|
0…2bar |
GB2 |
AB2 |
|
0…4bar |
GB4 |
AB4 |
|
0…6bar |
GB6 |
AB6 |
|
0…10bar |
GB10 |
AB10 |
|
0…20bar |
GB20 |
AB20 |
|
0…40bar |
GB40 |
AB40 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
|
标准量程代码表（单位psi） |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…15psi |
GP15 |
AP15 |
|
0…50psi |
GP50 |
AP50 |
|
0…75psi |
GP75 |
AP75 |
|
0…100psi |
GP100 |
AP100 |
|
0…200psi |
GP200 |
AP200 |
|
0…300psi |
GP300 |
AP300 |
|
0…500psi |
GP500 |
AP500 |
|
0…750psi |
GP750 |
AP750 |
|
0…1000psi |
GP1000 |
AP1000 |
|
0…2000psi |
GP2000 |
AP2000 |
选型表
|
KAP06- |
小巧型压力变送器（扩散硅） |
|
|
量程 |
|
|
表压（量程见量程代码表 此项为常规应用选型）（*） |
|
|
绝压（量程见量程代码表） |
|
|
精度 |
|
|
0.50%（0.5级） |
|
|
过程连接（外螺纹） |
|
|
M12*1.25 |
|
|
NPT1/4（*） |
|
|
G1/4 （*） |
|
|
输出信号类型 |
|
|
4 to 20mA |
|
|
电气连接 |
|
|
|
|
小巧赫斯曼接头 |
|
KAP06- |
|
|
|
|
|
←选型示例 |
备注：(*)为现货或常备款。
