PE通用压力变送器-德国科威勒|KEWILL

产品概述

　 PE通用压力变送器
原理&结构
基于陶瓷电容技术，当加在陶瓷电容上的压力增大时，电容值增相应增大，电容值正比于压力值。
PE通用压力变送器
特点
过载能力强，稳定性好，每年优于0.1%的满量程，抗干扰能力强，极高的精度及重复性,可达0.2、0.5级，陶瓷测量界面抗腐蚀性好。齐平膜型可用于粘性介质。可在现场调节零点、满量程。带有LED显示。
应用
"气液两用型，可用于液压及气动系统。适用于以下行业：
钢铁行业、机械设备、空气压缩工业、制冷及空调、起重及传输系统。"

技术参数
量程：	详见下表
精度等级：	0.2%，0.5% 可选
线性度：	±0.2%或±0.5%
迟滞：	≤±0.01% 满量程
重复性：	≤±0.1%量程
稳定性：	优于每年0.01%
环境温度：	30...85℃
介质温度：	30...80℃
存储温度：	40...120℃
温度影响：	＜±0.02%FS/K
响应时间：	<5ms(10%到90%量程）
工作电压：	12...36V DC
负载电阻：	≤1KΩ
电流消耗：	信号电流（二线式），8mA（三线式）
防护等级：	IP65
外壳材料：	模压铝铸

标准量程代码表1(相对压力)
标准量程		代码		标准量程		代码
-20～20m bar		N0.02		0～1 bar		GB1
-40～40m bar		N0.04		0～2 bar		GB2
-70～70m bar		N0.07		0～3.5 bar		GB3.5
-100～100m bar		N0.1		0～5 bar		GB5
-200～200m bar		N0.2		0～7 bar		GB7
-350～350m bar		N0.35		0～10 bar		GB10
-1～0 bar		N0		0～20 bar		GB20
-1～1 bar		N1		0～35 bar		GB35
-1～3 bar		N3		0～70 bar		GB70
-1～24 bar		N24		0～100 bar		GB100
0～10 mbar		GB0.01		0～150 bar		GB150
0～40 mbar		GB0.04		0～175 bar		GB175
0～100 mbar		GB0.1		0～200 bar		GB200
0～200 mbar		GB0.2		0～275 bar		GB275
0～350 mbar		GB0.35		0～300 bar		GB300
0～750 m bar		GB0.75		0～600 bar		GB600
标准量程代码表2(绝对压力)
标准量程	代码		标准量程		代码
0～1 bar	AB1		0～70 bar		AB70
0～2 bar	AB2		0～100 bar		AB100
0～3.5 bar	AB3.5		0～150 bar		AB150
0～5 bar	AB5		0～175 bar		AB175
0～7 bar	AB7		0～200 bar		AB200
0～10 bar	AB10		0～275 bar		AB275
0～20 bar	AB20		0～300 bar		AB300
0～35 bar	AB35

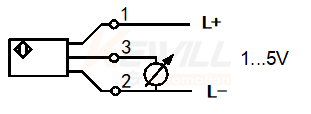

接线图

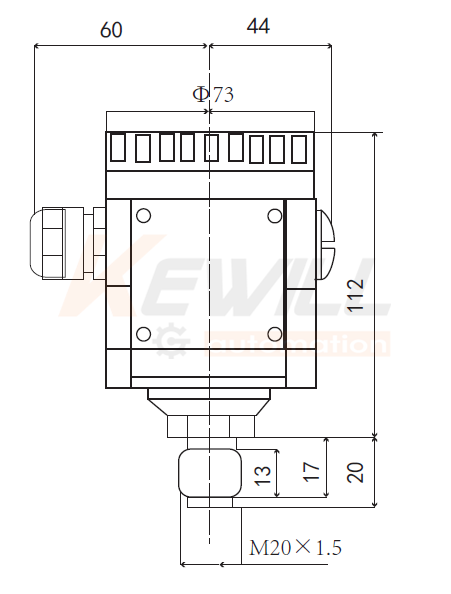

尺寸图

选型表

PE-	通用型压力变送器
	量程代码
		负压（量程见量程代码表）
		表压（量程见量程代码表此项为常规应用选型）（*）
		绝压（量程见量程代码表）
		显示选项
			现场无显示
			带LED显示表头
			精度等级
				0.20%（0.2级）
				0.50%（0.5级）
				连接方式
					外螺纹M20×1.5
					外螺纹G1/2
					外螺纹NPT1/2
					齐平膜标准接口M27×2
					特殊设计
					输出信号类型
						4...20mA输出（*）
						0…10mA输出
						0...5VDC输出
						0...10VDC输出
PE-						←选型示例
