原理&结构
PE91防爆无线压力变送器智能无线压力变送器为低功耗、具有无线通讯功能的压力仪表，LCD现场显示+GPRS无线信号传输可以满足远程数据获取，太阳能电池组的选配供电可以满足不适宜布线工矿。
特点
GPRS网络信号覆盖全面
LCD可背光可休眠显示系统
联网自动校时，断网自动重接
采集间隔可远程设置
IP67较高防护等级
应用
自来水管网压力监测，消防管网压力检测，大型工矿远程管网检测。
|
技术规格 |
|
|
量程： |
0...0.2bar |
|
0...700bar |
|
|
精度： |
±0.5%FS |
|
供电电源： |
8...28VDC |
|
压力类型： |
密封表压/表压/绝压 |
|
|
|
|
输出特性 |
|
|
输出信号： |
LCD现场显示，GPRS无线信号传输 |
|
长期稳定性： |
±0.5%FS/Year |
|
环境条件 |
|
|
工作温度： |
20℃...70℃ |
|
存储温度： |
30℃...80℃ |
|
相对湿度： |
0...95% |
|
防护等级： |
IP67 |
|
振动： |
≤3g/10Hz...150Hz（IEC60068-2-6-2007） |
|
工作电源： |
直流24V供电 |
|
3.6V(19AH)锂电池 |
|
|
太阳能电池组供电 |
|
|
|
|
|
信号发生间隔： |
1分钟~60分钟 |
|
1小时~12小时 |
|
|
|
|
|
其它数据 |
|
|
显示： |
6位8段数码液晶 |
|
按键： |
磁棒触发显示 |
|
感压膜片： |
不锈钢316L |
|
电气连接： |
2芯电缆（电源） |
|
重量： |
约1.02kg |

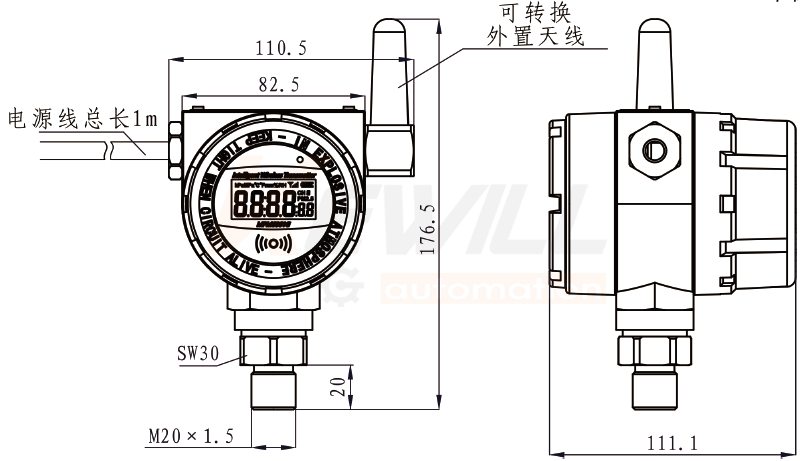

尺寸图
|
量程代码 |
|
||||
|
标准量程代码表(单位bar) |
标准量程代码表(单位bar) |
||||
|
标准量程 |
表压代码 |
绝压代码 |
标准量程 |
表压代码 |
绝压代码 |
|
0…200mbar |
GB0,2 |
AB0,2 |
0…40bar |
GB40 |
AB40 |
|
0…1bar |
GB1 |
AB1 |
0…60bar |
GB60 |
AB60 |
|
0…2.5bar |
GB2.5 |
AB2.5 |
0…100bar |
GB100 |
AB100 |
|
0…4bar |
GB4 |
AB4 |
0…160bar |
GB160 |
AB160 |
|
0…6bar |
GB6 |
AB6 |
0…250bar |
GB250 |
AB250 |
|
0…10bar |
GB10 |
AB10 |
0…400bar |
GB400 |
AB400 |
|
0…20bar |
GB20 |
AB20 |
0…600bar |
GB600 |
AB600 |
注：若所需量程不在标准列表中， 请在订货时注明，可按客户要求标定。 例如所需量程：表压0…25 bar，可将量程代码写为GB25。
|
选型表 |
|
|||||
|
PE91- |
无线压力变送器（可选太阳能供电） |
|||||
|
|
量程（见量程代码表） |
|||||
|
|
表压（量程可指定） |
|||||
|
|
绝压（量程可指定） |
|||||
|
|
供电方式 |
|||||
|
|
直流电源供电 |
|||||
|
|
锂电池组供电 |
|||||
|
|
太阳能电池组（太阳能电池板，蓄电池，太阳能控制器） |
|||||
|
|
天线类型 |
|||||
|
|
内置天线（安装点GPRS信号良好） |
|||||
|
|
外置天线（吸盘天线）线长5m |
|||||
|
|
螺纹连接 |
|||||
|
|
M20×1.5外螺纹接口，水线密封 |
|||||
|
|
G1/2外螺纹接口，水线密封 |
|||||
|
|
软件服务类型 |
|||||
|
|
客户自有应用 |
|||||
|
|
Web网页（台式PC与移动智能手机可配置与查询） |
|||||
|
|
特种传输：zigbee无线传输 |
|||||
|
PE91- |
|
|
|
|
|
←选型示例 |
