粉尘防爆压力变送器

应用范围:

产品特点:

  • 测量范围
  • 适用管径

获取报价

在线留言

产品概述



原理&结构

KAP20粉尘防爆压力变送器采用平膜硅压阻式隔离膜充油芯体作为信号测量元件,位于不锈钢壳体内的信号处理电路,将传感器信号转换为标准输出信号。有效防止易结晶介质堵塞引压口的问题。

特点

●Ф50.4 通用卫生级卡箍卡盘连接

测量范围广0~100bar

不锈钢结构或铸铝防爆结构

●IP65

应用

316L不锈钢无腐蚀的气体、液体压力测量。

应用于医疗、生物制品、食品卫生等行业。

应用于造纸化工行业、污水液位及饮料罐压力测量。

技术规格



量程范围:

0...350mbar…100bar

允许过载:

小于等于额定量程的 1.5

压力类型:

表压、绝压

精确度:

±0.25%(典型)   ±0.5%(最大)

长期稳定性:

±0.1%F.S/年(典型)

±0.2%F.S/年(最大)

零点温度漂移:

±0.03%F.S/℃(≤100KPa

±0.02%F.S/℃(>100KPa

±0.03%F.S/℃(≤100KPa

满度温度漂移:

±0.02%F.S/℃(>100KPa

工作温度:

20...80

贮存温度:

40...120

供电电源:

10KΩ(0..10V,5KΩ

输出信号:

≤(UB-10)V/ 0.02A (4...20mA)

压力接口:

卡箍卡盘式

外壳材质:

不锈钢或铸铝

膜片材质:

不锈钢1.4435(316L)

O型密封圈:

氟橡胶

电缆:

聚乙烯

绝缘电阻:

100MΩ 100VDC

防护等级:

IP65

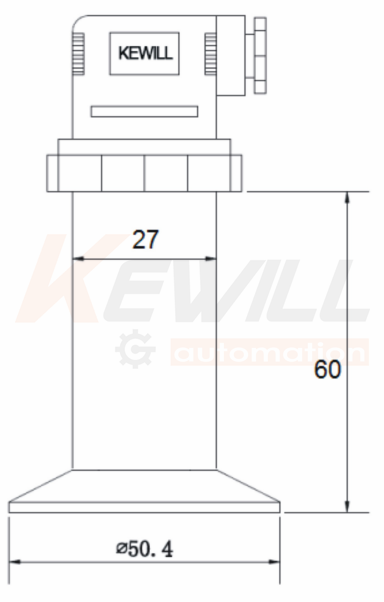

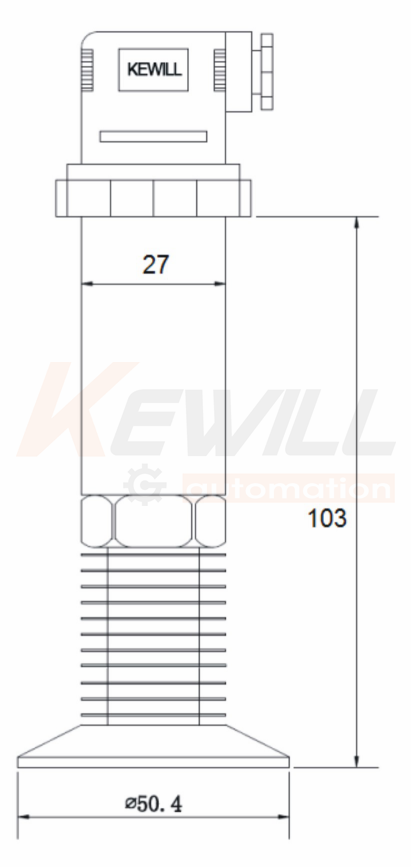

尺寸图

相对压力



标准量程

代码

0…350mbar

NB0.35

0…700mbar

NB0.7

0…1bar

GB1

0…5bar

GB5

0…10bar

GB10

0…16bar

GB16

0…35bar

AB35

绝对压力



标准量程

代码

0..350mbar

AB0.35

0…1bar

AB1

0…2bar

AB2

0…5bar

AB5

0…10bar

AB10

0…20bar

AB20

0…35bar

AB35

注:若所需量程不在标准列表中,请在订货时注明,可按客户要求标定。例如所需量程:表压0…20bar,可将量程代码写为GB20

电气接线图

选型表

KAP20-

卫生齐平膜式压力变送器



测量范围



表压(量程见量程代码表)(*此项为常规选型)



绝压(量程见量程代码表)



供电电源



10~30VDC



输出信号



420mADC



15VDC



螺纹接口



卡箍连接(Ф50.4



电气连接



赫斯曼端子接头(DIN43650)



防爆功能壳体



(特殊备选项)VARIO



LCD显示单元



配套安装卡盘与卡箍紧固件

KAP20-













←选型示例



规格参数

结构说明

选型指南
