防爆型智能压力变送器

应用范围:

产品特点:

  • 测量范围
  • 适用管径

获取报价

在线留言

产品概述



原理&结构

KAP40防爆型智能压力变送器是集压力测量、显示、变送输出于一体的智能化测控产品,对传感器非线性、温度漂移进行修正补偿,通过手操器在线调整变送器参数,实现精确的数字/数据传输、现场设备诊断、远程双向通讯。

特点

测量范围广,全结构

具有HART通讯协议或RS485通讯协议

高亮度LCD压力现场显示&LED订货可选

应用

"316L不锈钢无腐蚀的气体、液体压力测量

应用于石油、化工、冶金、电力、水文等工业过程现场 "

技术参数



量程范围:

1 to 0bar

 0 to 0.1bar

 0 to 1000bar

允许过载:

小于等于额定量程的1.5倍或1100bar(取最小值)

压力类型:

表压;绝压;密封参考压型

精确度:

±0.10%0-100bar

±0.25%0-100bar

±0.5%0-1000bar

长期稳定性:

±0.2%F.S/

零点温度漂移:

±0.03%F.S/℃(≤1bar

±0.02%F.S/℃(>1bar

±0.03%F.S/℃(≤1bar

满度温度漂移:

±0.02%F.S/℃(>1bar

工作温度:

20...80

储存温度:

40...120

供电电源:

12.5...30VDC

输出信号:

4...20mA1...5VDC0...5VDC

压力接口:

M20×1.5G1/2;或用户自选

显示范围:

1999...9999

安装方式:

垂直轴向安装

外壳材质:

铸铝;不锈钢1.4301(304)

膜片材质:

不锈钢1.4435(316L)

O型密封圈:

氟橡胶

绝缘电阻:

100MΩ  100VDC

外壳防护等级:

IP65&IP67

通讯协议

HARTRS485

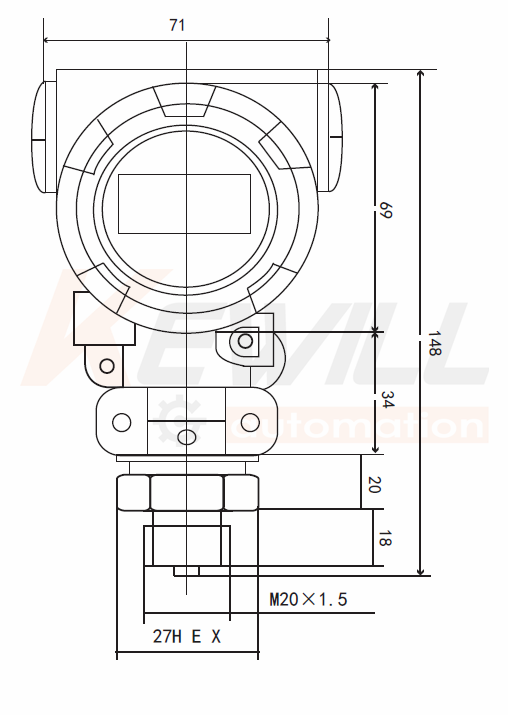

外形结构(单位:mm

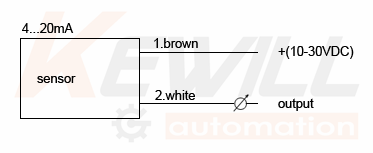

电气接线图

量程代码表

标准量程代码表(单位bar)

标准量程

表压代码

绝压代码

-1…0bar

GB0

/

0…1bar

GB1

AB1

0…2.5bar

GB2.5

AB2.5

0…4bar

GB4

AB4

0…6bar

GB6

AB6

0…10bar

GB10

AB10

0…20bar

GB20

AB20

0…60bar

GB60

AB60

0…100bar

GB100

AB100

0…160bar

GB160

AB160

0…400bar

GB400

AB400

0…600bar

GB600

AB600

0…1000bar

GB1000

AB1000

标准量程代码表(单位psi)

标准量程

表压代码

绝压代码

0…15psi

GP15

AP15

0…50psi

GP50

AP50

0…75psi

GP75

AP75

0…100psi

GP100

AP100

0…200psi

GP200

AP200

0…300psi

GP300

AP300

0…500psi

GP500

AP500

0…750psi

GP750

AP750

0…1000psi

GP1000

AP1000

0…2000psi

GP2000

AP2000

0…4000psi

GP4000

AP4000

0…7000psi

GP7000

AP7000

0…10000psi

GP10000

AP10000

注:若所需量程不在标准列表中, 请在订货时注明,可按客户要求标定。 例如所需量程:表压0…25 bar,可将量程代码写为GB25。
