原理&结构

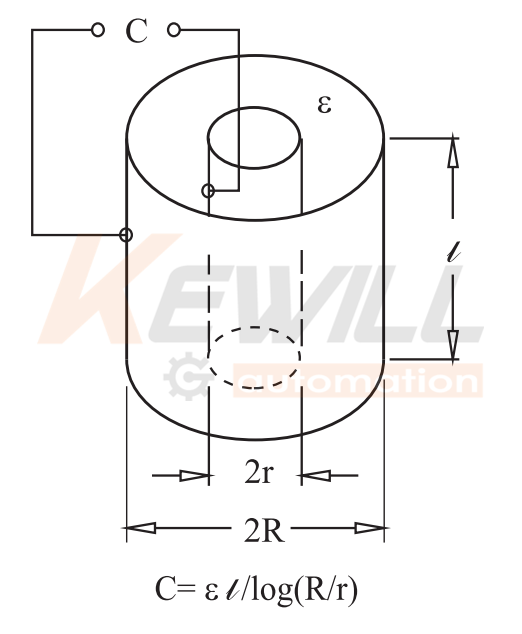

LVCA电容式液位计"以被测物为介质，利用感应棒侦测感应棒与桶壁(对地电极) 间之电容量，当感应棒被物料覆盖则电容量增加，达到开关内部线路设定之电容匹配值时，线路产生高频谐振，检出谐振信号，转成开关动作，由使用者运用。"
主要特点
●光柱液位（物位）显示，无需另配二次仪表就地可显示
应用
静电容物位开关由于构造简单，无机械传动结构，因此不会磨损。适用于固体、粉体和液体等物料。
|
技术规格 |
|
|
电气参数 |
|
|
供电电源： |
24VDC |
|
220VAC |
|
|
输出： |
4…20mA(隔离信号，负载0...400Ω） |
|
继电器1路 |
|
|
功耗： |
＜2.5w |
|
电气接口： |
PG13.5 |
|
M20×1.5 |
|
|
电缆密封接头： |
304不锈钢 |
|
黄铜镀镍 |
|
|
工况 |
|
|
|
–20...60℃ |
|
环境温度： |
–30...70℃ |
|
环境湿度： |
≤85% |
|
工作压力： |
–1...20bar |
|
防护等级： |
IP65 |
|
执行标准： |
LVD 2006/95/EC&EMC 2004/108/EC |
|
EN 61326-1:2006辐射标准（BS EN50081-1) |
|
|
EN 61326-1:2006抗干扰标准（BS EN50082-1) |
|
|
EN 61010-1:2001设备安全要求：一般要求 |
|
|
过程与材质 |
|
|
过程连接： |
标准：1＂NPT螺纹或法兰型DN25以上 |
|
|
分体式传感器至电子单元最大距离为50米 |
|
分体电缆长度： |
若用户未指明，出厂时为10米 |
|
接液材质： |
不锈钢1.4435（316L） |
|
PTFE |
|
|
|
铸铝材质 |
|
接线盒材质： |
不锈钢1.4301（304） |
|
接液探头长度： |
|
|
硬杆：150...1500mm |
|
|
重量： |
1KG |
|
其它参数 |
|
|
分辨率： |
电容信号（0...6500pF)分辨率1pF |
|
电容信号（0...500pF)分辨率0.1pF |
|
|
|
外接二次仪表实现 |
|
测量精度： |
0.005 |
