原理&结构
LV63平膜静压液位变送器适用与有颗粒杂质或成分介质的测量以及较低粘度介质的测量。
适用
●泥浆、煤浆、
●油漆、原油
●化工涂料等粘稠介质
●粘稠介质 以及塑料橡胶制造设备
以上介质的非密闭容器内的液位测量
接线图
|
技术参数 |
|
|
测量范围： |
0...0.5m to 50m |
|
精度： |
0.002 |
|
线性度： |
±0.2% |
|
重复性： |
≤±0.1FS |
|
稳定性： |
优于每年0.01%量程 |
|
温度影响： |
＜±0.02%FS/K |
|
响应时间： |
<1ms(10...90%FS） |
|
供电电源： |
10...30V DC |
|
|
≥10KΩ(0..10V）,≥5KΩ |
|
负载： |
≤(UB-10)V/ 0.02A (4...20mA) |
|
能量消耗： |
信号电流(2-wire)，8mA（3-wire） |
|
电气保护： |
过载/反相保护 |
|
环境温度： |
-30...85℃ |
|
介质温度： |
-25...80℃ |
|
储存温度： |
-30...100℃ |
|
防护等级： |
IP65 |
|
外壳材质： |
不锈钢1.43.1(304) |
|
接液材质： |
不锈钢1.4435(316L) |
|
密封： |
氟素橡胶O型密封圈 |
|
重量： |
0.10kg |
|
电气连接： |
赫斯曼接头(DIN43650) |

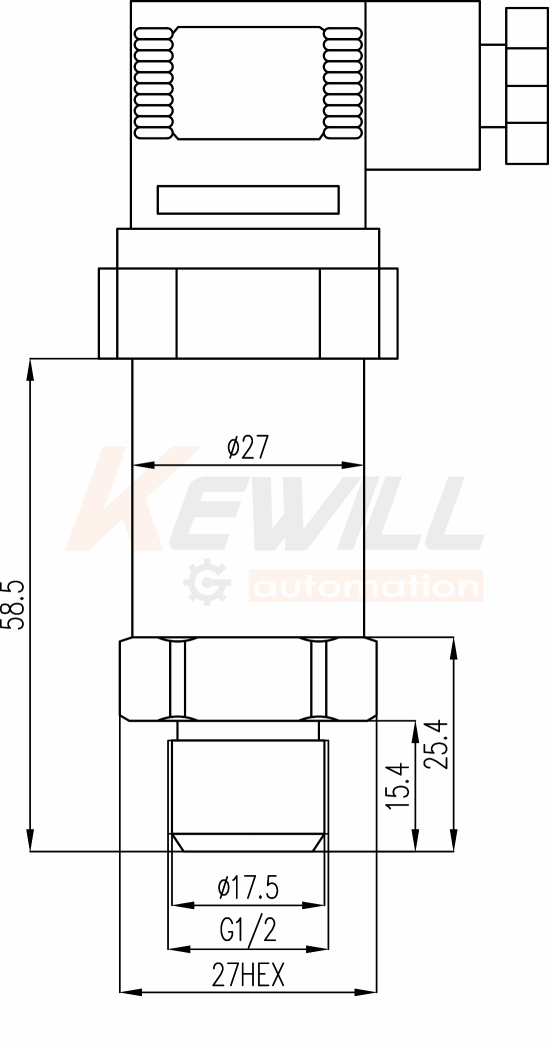

尺寸图
量程范围代码表
|
(单位m，米) |
|
|
范围值 |
选型代码 |
|
0…0.5m |
M0.5 |
|
0…1m |
M1 |
|
0…2m |
M2 |
|
0…3m |
M3 |
|
0…4m |
M4 |
|
0…5m |
M5 |
|
0…~m |
M~ |
|
0…10m |
M10 |
|
0…~m |
M~ |
|
0…50m |
M50 |
|
(单位cm，厘米) |
|
|
范围值 |
选型代码 |
|
0…50cm |
CM50 |
|
0…100cm |
CM100 |
|
0…200cm |
CM200 |
|
0…300cm |
CM300 |
|
0…400cm |
CM400 |
|
0…500cm |
CM500 |
|
0…~cm |
CM~ |
|
0…1000cm |
CM1000 |
|
0…~cm |
CM~ |
|
0…5000cm |
CM5000 |
|
(单位mm，毫米) |
|
|
范围值 |
选型代码 |
|
0…500mm |
MM0.5 |
|
0…1000mm |
MM1000 |
|
0…2000mm |
MM2000 |
|
0…3000mm |
MM3000 |
|
0…4000mm |
MM4000 |
|
0…5000mm |
MM5000 |
|
0…~mm |
MM~ |
|
0…10000mm |
MM10000 |
|
0…~mm |
MM~ |
|
0…50000mm |
MM50000 |
注：若所需液位范围不在标准列表中，可按客户要求设定测量范围值并进行现场显示或远传输出。例如所需液位高度范围：5.5米，可将液位范围代码写为M5.5；250厘米，选型代码为CM250；800毫米，选型代码为MM800。
参数表
|
LV63- |
平膜静压液位变送器 |
||||||
|
|
量程 |
||||||
|
|
单位：米m |
||||||
|
|
单位：厘米cm |
||||||
|
|
单位：毫米mm |
||||||
|
|
介质种类 |
||||||
|
|
水介质（标称密度1.0X10³㎏/m³） |
||||||
|
|
油品或混合介质（密度需要订货时备注） |
||||||
|
|
过程连接接口螺纹（外螺纹） |
||||||
|
|
G1/2 （*） |
||||||
|
|
M20*1.5 （*） |
||||||
|
|
输出信号类型 |
||||||
|
|
4...20mA输出（*） |
||||||
|
|
0…5V输出（*） |
||||||
|
|
电气连接 |
||||||
|
|
赫斯曼接头（DIN43650) |
||||||
|
|
（特殊备选项）VARIO |
||||||
|
|
无配件需求 |
||||||
|
|
42*42方形LCD数显单元 |
||||||
|
|
铸铝密封接线盒（无显示） |
||||||
|
LV63- |
|
|
|
|
|
|
←选型示例 |
备注：（*）为现货或常备款。
