智能压力开关

应用范围:

产品特点:

  • 测量范围
  • 适用管径

获取报价

在线留言

产品概述



产品描述

KFP70智能压力开关(可调型,电子压力控制器)电子压力开关是集压力测量,输出、控制于一体的压力测控产品。该产品前端采用带隔离膜充油压力传感器,输出信号由高精度,低温漂的放大器放大处理,经过运算处理的信号控制1路或2路开关,对控制系统压力进行测控。

技术参数



适用介质:

压力:相对压力液体和气体

电气数据



电气设计:

DC PNP

工作电压[V]

9.6…32 DC

电流损耗[mA]

25

缘电阻[MΩ]

100500 V DC)

反相保护

输出



输出

1个开关量或2个开关量

输出功能

常开

电流负载[mA]

500

电压降[V]

2

短路保护

脉冲

过载保护

开关频率[Hz]

100

认证/测试



EMC电磁兼容

EN 61000-4-2 ESD静电放电:4 kV CD / 8 Kv AD



EN 61000-4-3 HF radiated 电磁场辐射:10 V/m

EN 61000-4-4 Burst暂态脉冲:2 KV

EN 61000-4-6 HF conducted10 V

抗冲击

DIN IEC 68-2-27:50 g(11 ms)

抗震

DIN IEC 68-2-6: 20 g10…2000 Hz)

MTTF

704

显示

运行        LED 绿色



开关状态 LED 黄色

电气连接

接口

测量/设定范围





测量范围:

0...400 bar

0…5800 psi

抗压强度:

600 bar

8700 psi

爆破压力

1600 bar

23200 psi

开关点

12…400 bar

175…5800 psi

迟滞

8 bar

116 psi

精度/偏差



偏差

(测量范围终值的%

开关点精度

 ± 2.5

特征曲线偏差

 ± 1.5 BFSL)/ ± 2.5(LS)

重复精度

 ± 0.5

温度变化率(/10 K)

 ± 0.5

温度范围内[°C]

0...80

软件/编程



开关点调整

定位环

环境条件



环境温度[°C]

-25...80

存储温度[°C]

-40...100

外壳防护等级

IP67

外壳材质

PBT (Pocan); PC (Makrolon);

FPM (Viton); 不锈钢 (316S12)

最小开关周期

五千万

拧紧扭矩 [Nm]

25

重量 [kg]

0.094

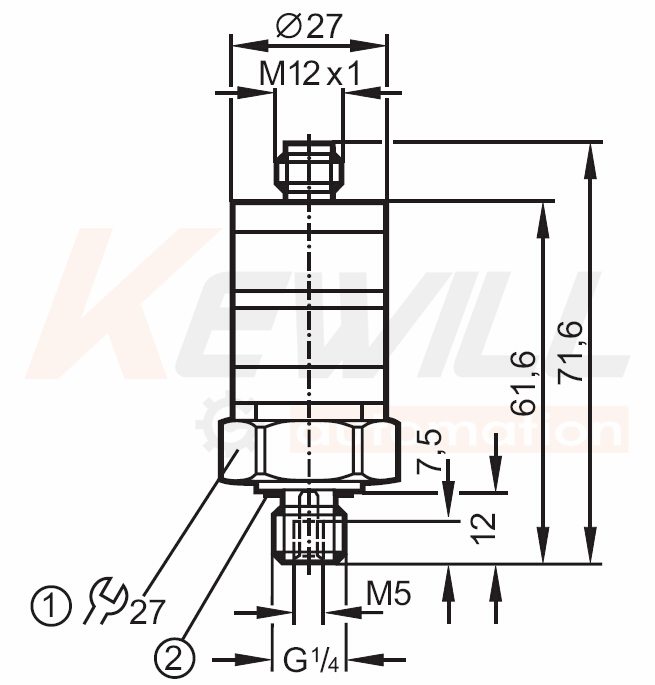

外形结构(单位:mm)

  1:拧紧扭矩25Nm

  2: FPM密封垫/符合DIN 3869-14标准

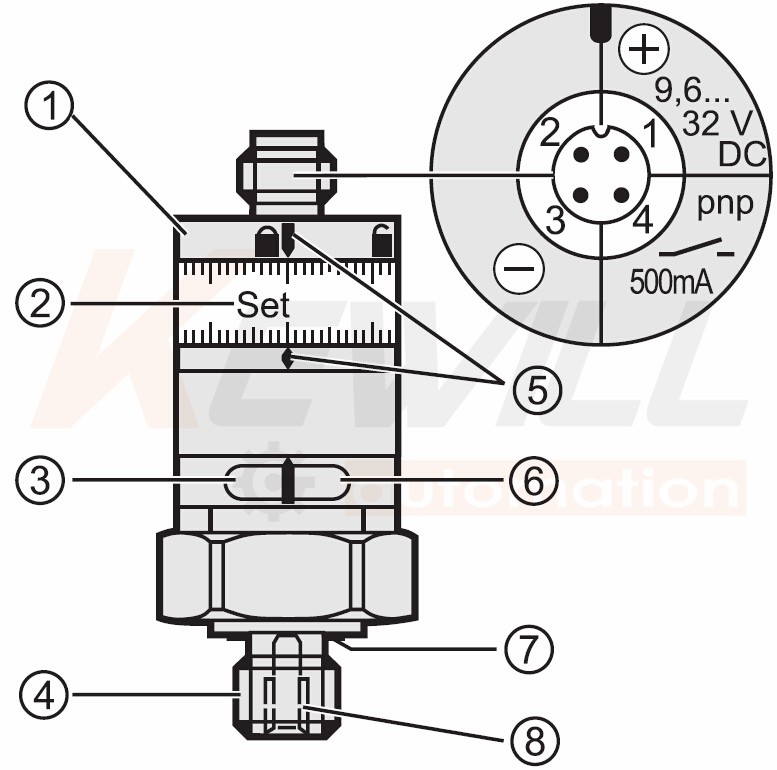

设定方式



  1:锁环

  2:调节环(解锁后可手动调节)

  3:绿色LED:电源电压正常

  4:管路连接G1/4

  5:设定标记

  6:黄色LED达到设定值,输出功能开启

  7: FPM密封垫/符合DIN 3869-14标准

  8: M5内螺纹



规格参数

结构说明

选型指南
