原理&结构
TK55B 数显温度变送器具有集温度检测与信号显示一体，多种电气接线类型选择，体积小巧，输出4...20mA或1...5V标准信号。
主要特点
安装简单
多种量程可选
多种规格探头可选
全不锈钢外壳，结构紧凑坚固，抗干扰能力强
标准方式出线
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
|
技术参数 |
|
|
温度与精度 |
|
|
量程范围： |
50...200℃ |
|
环境温度： |
40℃...85℃ |
|
存储温度： |
30℃...75℃ |
|
相对湿度： |
0...80% |
|
控制精度： |
≤±0.25%FS |
|
显示精度： |
±0.15FS |
|
显示方式： |
就地显示;LCD |
|
就地显示;LED |
|
|
远传信号可配合显示仪表(需另购） |
|
|
传感器与精度： |
PT1000 Class A |
|
PT100 Class A |
|
|
年漂移量: |
≤ ±0.25%量程 |
|
响应时间: |
0.5~3s（典型值1秒） |
|
输出供电与接线 |
|
|
电源范围： |
DC 20...30Vdc |
|
输出信号： |
4...20mA |
|
1...5V |
|
|
最大功耗： |
＜3W |
|
电气连接： |
M20*1.5内螺纹 |
|
内螺纹G1/2 隔爆接口 |
|
|
M12*1航空插头 |
|
|
耐压 材质 防护 |
|
|
探头尺寸与耐压： |
Φ6 探头 40 bar |
|
Φ8 探头 40 bar |
|
|
Φ10 探头 100 bar |
|
|
电气仓： |
铸铝 |
|
其它壳体： |
不锈钢1.4301(304) |
|
不锈钢1.4435 (316L) |
|
|
防护等级： |
IP65 |
|
适用过程连接 |
|
|
外螺纹 |
G1/2 |
|
G1/4 |
|
|
M20*1.5 |
|
|
M27*2 |
|
|
协议定制型 |
|

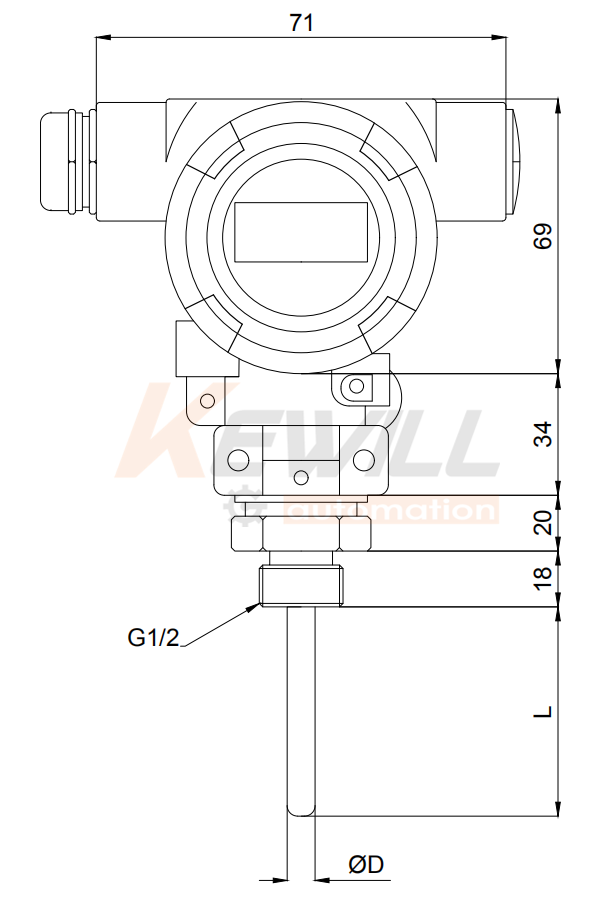

尺寸图

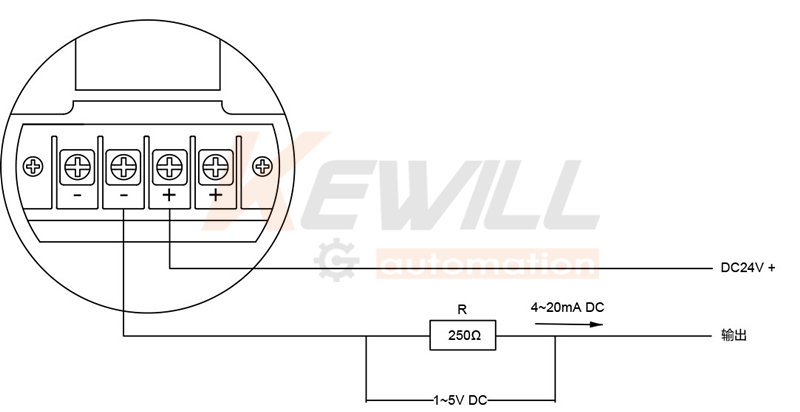

电气接线图
常规量程代码表
|
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
|
/ |
/ |
/PA |
0...50 °C; |
/PE |
0...120°C; |
/PL |
任意指定量程 (-50...200°C范围内） |
|
/ |
/ |
/PB |
0...50 °C; |
/PF |
0...150°C; |
||
|
/NC |
-50...0°C; |
/PC |
0...80 °C; |
/PG |
0...200°C; |
||
|
/ND |
-50...50 °C; |
/PD |
0...100 °C; |
/ |
/ |
选型表
|
TK55B- |
数字显示温度变送器 |
|||||||
|
|
信号输出 |
|||||||
|
|
4...20mA输出 |
|||||||
|
|
1...5V输出 |
|||||||
|
|
探头直径(D) |
|||||||
|
|
Φ6 耐压40 bar （*） |
|||||||
|
|
Φ8 耐压40 bar |
|||||||
|
|
Φ10 耐压100 bar |
|||||||
|
|
螺纹连接方式 |
|||||||
|
|
G1/2 |
|||||||
|
|
G1/4 |
|||||||
|
|
M20*1.5 |
|||||||
|
|
定制型 |
|||||||
|
|
探头长度(L) |
|||||||
|
|
15mm（*） |
|||||||
|
|
25mm |
|||||||
|
|
50mm（*） |
|||||||
|
|
75mm |
|||||||
|
|
100mm（*） |
|||||||
|
|
定制方式Customized |
|||||||
|
|
电气出线方式 |
|||||||
|
|
内螺纹M20*1.5 |
|||||||
|
|
内螺纹G1/2 隔爆接口 |
|||||||
|
|
M12*1航空插头 |
|||||||
|
|
温度量程 |
|||||||
|
|
详见“常规量程代码表” |
|||||||
|
|
显示方式 |
|||||||
|
|
就地有;LCD液晶显示屏 |
|||||||
|
|
就地有;LED发光数码管 |
|||||||
|
|
远传信号可配合显示仪表(需另购显示仪表） |
|||||||
|
TK55B- |
|
|
|
|
|
|
|
←选型示例 |
备注：“*”标为现货常备款或快速交货型
|
选配：电缆附件A |
||||||||
|
KEM- |
M12附线接插件 |
|||||||
|
|
|
自接线柱 |
||||||
|
|
接插头 |
|||||||
|
|
|
直型 |
||||||
|
|
弯型 |
|||||||
|
|
|
2米线缆长度 |
||||||
|
|
5米线缆长度 |
|||||||
|
|
要求线长（m） |
|||||||
|
KEM- |
|
|
|
←选型示例 |
||||
|
选配：电缆附件B |
||||||||
|
KEC- |
信号电缆（与该系列主品配套） |
|||||||
|
|
|
2米线缆长度 |
||||||
|
|
5米线缆长度 |
|||||||
|
|
要求线长（m） |
|||||||
|
|
|
普通线缆 |
||||||
|
|
屏蔽线缆 |
|||||||
|
KEC- |
|
|
←选型示例 |
|||||
|
选配：焊接附件C |
||||||||
|
KTW- |
焊接底座 |
|||||||
|
|
|
G1/2底座 |
||||||
|
|
G1/4底座 |
|||||||
|
|
异型连接 |
|||||||
|
|
|
不锈钢1.4301(304) |
||||||
|
|
不锈钢1.4435(316L) |
|||||||
|
|
定制材质Customized |
|||||||
|
KTW- |
|
|
←选型示例 |
|||||
|
选配：保护套管D |
||||||||
|
KTC- |
保护套管 Cannula |
|||||||
|
|
|
不锈钢1.4301(304) |
||||||
|
|
不锈钢1.4435(316L) |
|||||||
|
|
钛合金Ti |
|||||||
|
|
哈氏合金HB |
|||||||
|
|
探杆与密封面外衬PTFE |
|||||||
|
|
|
长度、螺纹、直径与主品配套 |
||||||
|
|
协议另立尺寸、螺纹、直径 |
|||||||
|
KTC- |
|
|
←选型示例 |
|||||
