原理，结构
TK52D数显温度变送器具有集温度检测与信号处于一体，标准接插件出线，体积小巧，线性化输出4~20mA或1~5V标准信号。
特点
●安装简单。
●多种量程可选。
●多种规格探头可选。
●全不锈钢外壳，结构紧凑坚固。抗干扰能力强。
●标准方式出线。
应用
气液两用型，可用于供水系统，液压、气动系统，冷却系统，加热系统，空调系统，自动化工程等。
技术参数
|
测温范围: |
-200~0°C,-100~0°C,-50～0°C, -50～50 °C; 0～50 °C; 0～80 °C; 0～100 °C; 0～120°C, 0～150°C,0～200°C,0～450°C,0～500°C或客户任意指定量程 |
|
精度等级: |
0.2%FS&0.5%FS |
|
探头尺寸与耐压: |
Ø6型 探头 10 bar |
|
Ø8型 探头 40 bar |
|
|
Ø10型 探头 100 bar |
|
|
防护等级: |
IP65 |
|
输出信号: |
4~20mA或1~5VDC |
|
供电电压: |
20~30VDC |
|
环境温度: |
-30~85°C |
|
接 口: |
G1/2 G1/4 |
|
卫生卡箍型等其他定制尺寸 |
|
|
电气部分材料: |
黑色NBR |
|
外壳材料: |
不锈钢1.4301(304) |
|
本体触液部分材料: |
不锈钢1.4435(316L) |
|
保护管材质: |
不锈钢1.4301(304) &不锈钢1.4435(316L) |
|
电气连接: |
赫斯曼接头(DIN43650) |

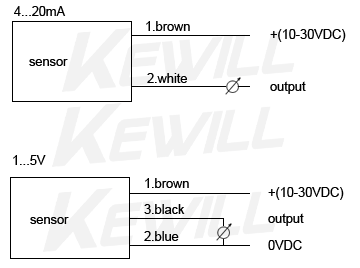

电气接线图
高温冷却部件尺寸
|
量程 |
增加尺寸 |
量程 |
增加尺寸 |
|
0～100 °C |
0mm |
0～350 °C |
100mm |
|
0～200 °C |
45mm |
0～500 °C |
300mm |
备注：如遇现场安装空间有限可提出定制需求。
常规量程代码表
|
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
代码 |
对应量程 |
|
/N1 |
-100~0°C, |
/P1 |
0～50 °C; |
/P4 |
0～120°C, |
/P7 |
0～450°C, |
|
/N2 |
-50～0°C, |
/P2 |
0～80 °C; |
/P5 |
0～150°C |
/P8 |
0～500°C |
|
/N3 |
-50～50 °C; |
/P3 |
0～100 °C; |
/P6 |
0～200°C, |
/P9 |
任意指定量程 |
|
TK52D- |
一体化温度变送器 |
|||||||
|
|
输出 |
|||||||
|
|
4-20mA输出 |
|||||||
|
|
1-5V输出 |
|||||||
|
|
探头直径 |
|||||||
|
|
Ø6 耐压10 bar |
|||||||
|
|
Ø8 耐压40 bar |
|||||||
|
|
Ø10 耐压100 bar |
|||||||
|
|
连接方式 |
|||||||
|
|
G1/2 |
|||||||
|
|
G1/4 |
|||||||
|
|
卫生卡箍型 |
|||||||
|
|
定制型 |
|||||||
|
|
探头长度 |
|||||||
|
|
7mm（短定制款） |
|
50mm |
|||||
|
|
15mm（*） |
|
100mm |
|||||
|
|
25mm（*） |
|
探头长度自定义 |
|||||
|
|
出线方式 |
|||||||
|
|
航空插座 |
|||||||
|
|
赫斯曼接头(DIN43650) |
|||||||
|
|
温度量程 |
|||||||
|
|
详见“常规量程代码表” |
|||||||
|
上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 |
||||||||
