产品概述

　 PE-T差压变送器
原理&结构
基于陶瓷电容技术，当加在陶瓷电容上的差压值增大时，电容值相应增大，电容值正比于差压值。
特点
高精度、高稳定性、高可靠性全系列统一结构设计、互换性强。接触介质的膜片材料任意可选, 零点、量程外部连续可调。体积小（169mm高）重量轻（2.9kg）单向过载保护特性好， 指针或数字式现场指示表 。反向极性保护及限流保护 。本质安全防爆或隔爆（选择项）。
应用
"气液两用型，可用于液压及气动系统。适用于以下行业：
工业自动化、机械设备、 空气压缩工业、制冷及空调、起重及传输系统。"

技术参数
量程：	详见下表
精度等级：	±0.25%(微差压±0.5%）量程
线性度：	±0.2%或±0.5%
重复性：	≤±0.1%量程
温度影响：	＜±0.02%FS/K
工作电压：	12...36V DC
电流消耗：	≤1KΩ
电气保护：	信号电流（二线式），8mA（三线式）
环境温度：	IP65
介质温度：	模压铝铸
存储温度：	≤1KΩ
防护等级：	信号电流（二线式），8mA（三线式）
触液部分材料：	IP65
密封材料：	模压铝铸
重复：	2.9kg

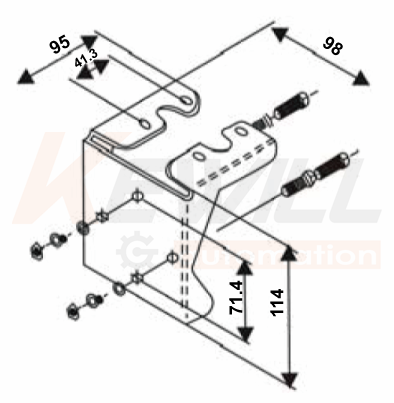

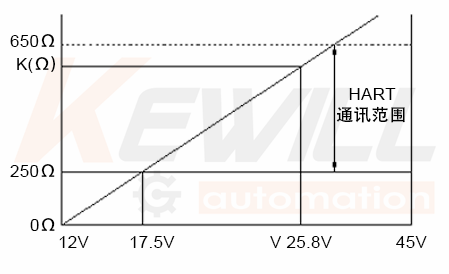

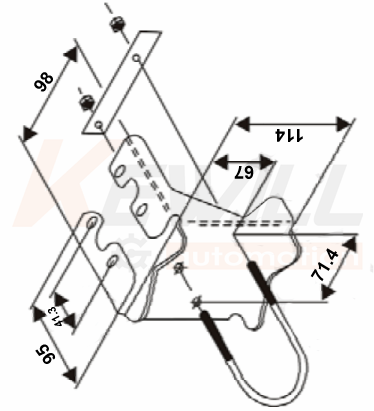

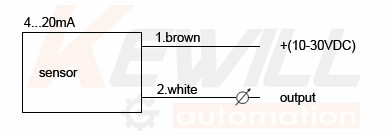

电气接线图 负载特性图 安装方式尺寸图 管装弯支架订货代码

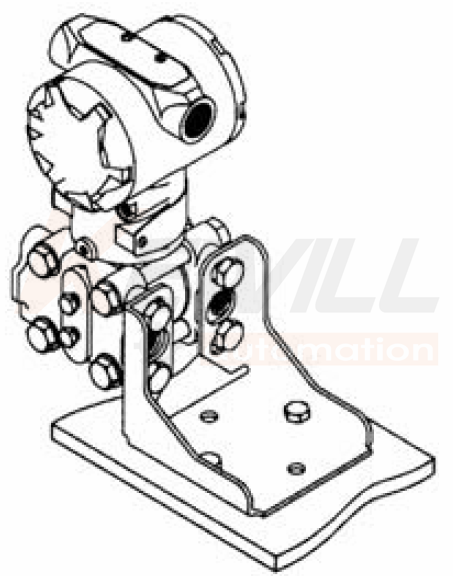

KPET10B1 盘装弯支架订货代码
KPET10B2 管装平支架订货代码
KPET10B3

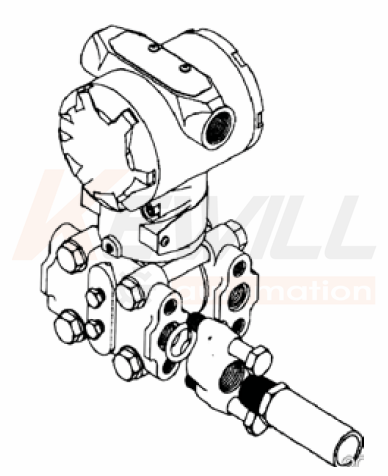

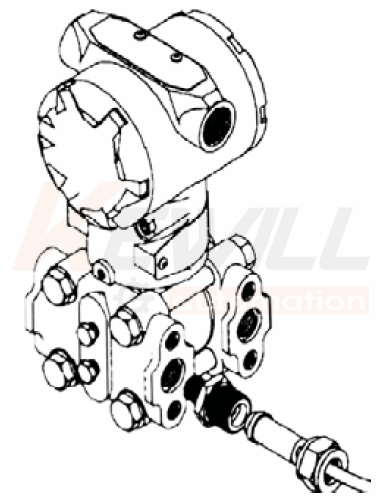

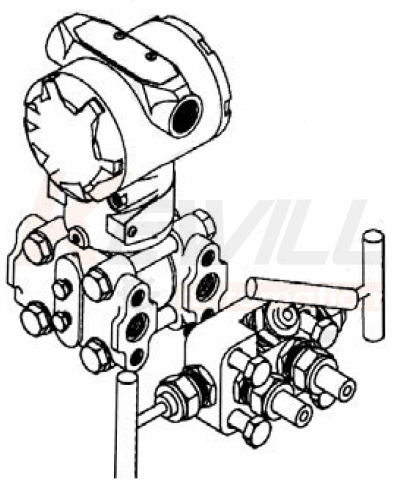

安装方式尺寸示意图 腰型法兰连接 焊管接头连接 三阀组连接

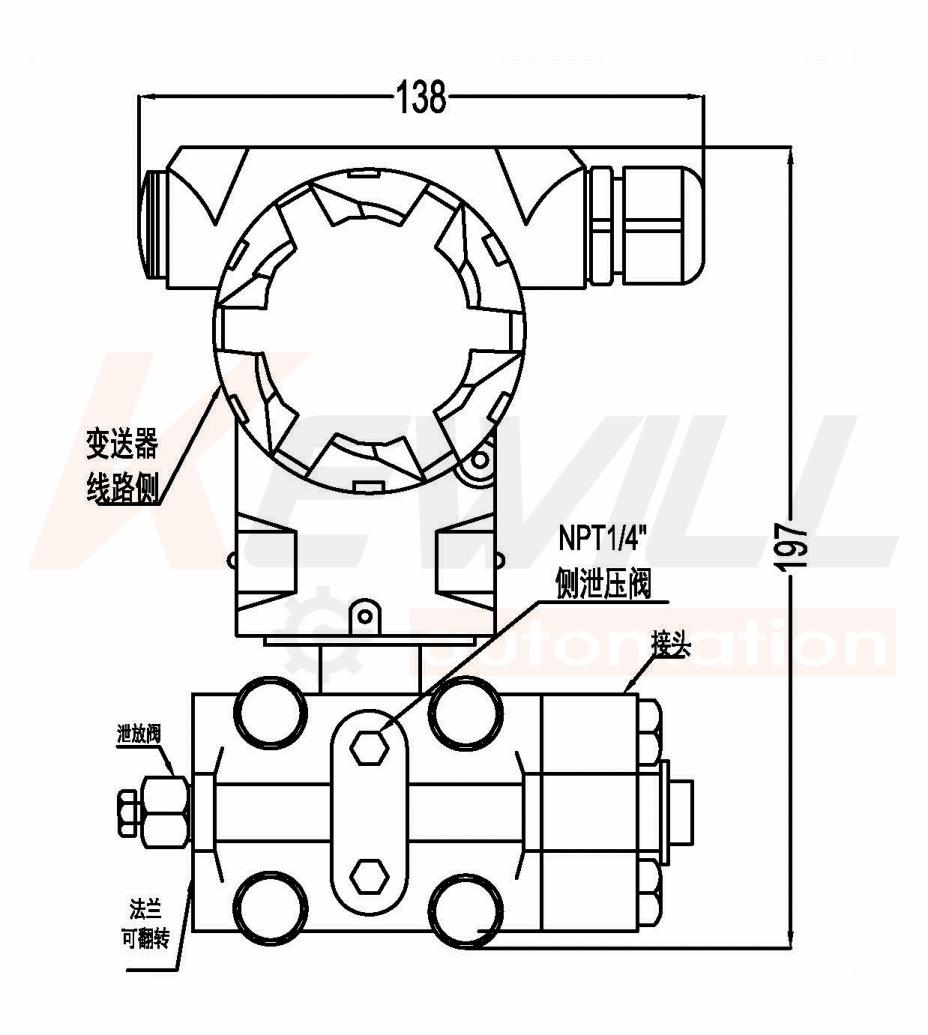

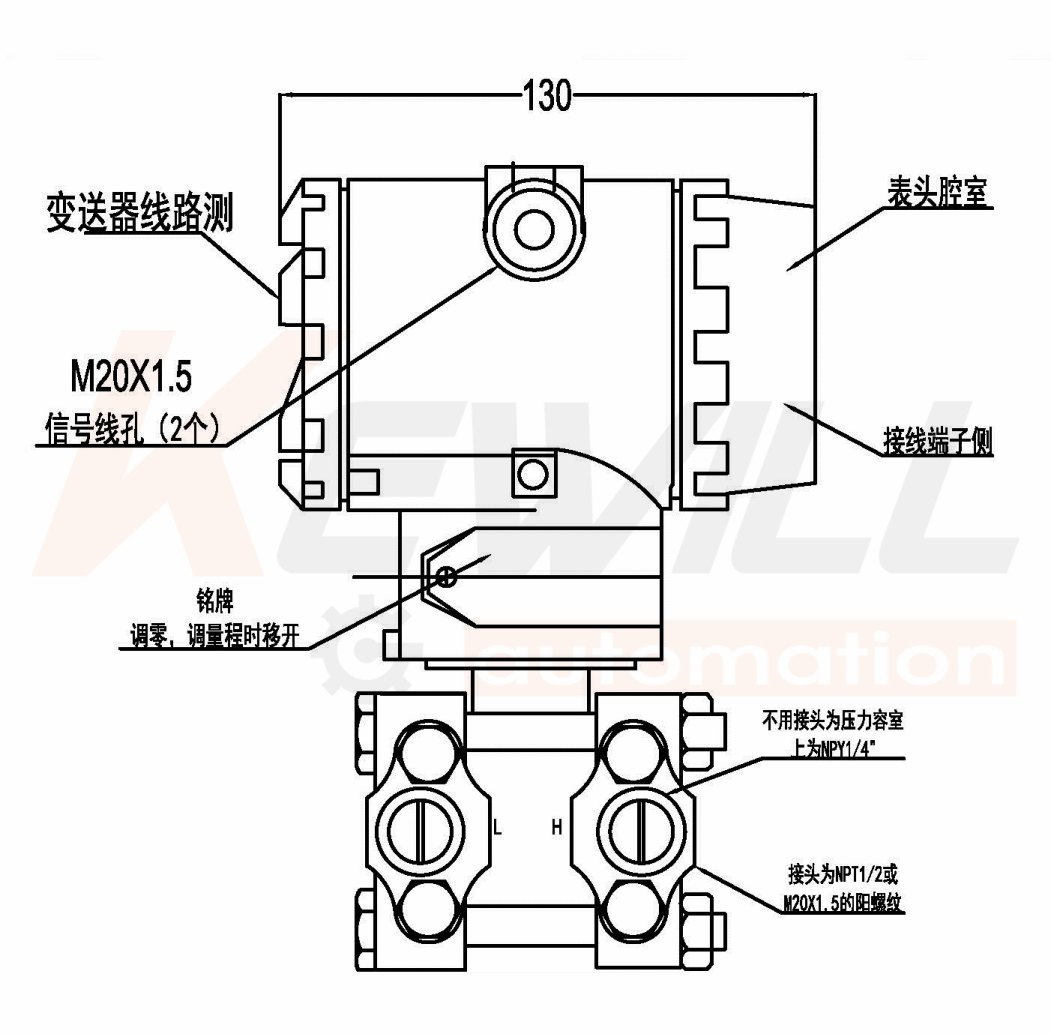

尺寸图
参数表

PE-T-	差压变送器
	量程代码
		0…＋0.1bar
		0…＋0.2bar
		0…＋0.25bar
		0…＋0.3bar
		0…＋0.4bar
		0…＋0.5bar
		0…＋0.6bar
		0…＋1bar
		0…＋1.6bar
		0…＋2.5bar
		0…＋4bar
		0…＋6bar
		0…＋10bar
		0…＋16bar
		0…＋25bar
		0…＋40bar
		0…＋60bar
		0…＋100bar
		0…＋160bar
		0…＋250bar
		0…＋400bar
		接口螺纹
			螺纹接口 NPT1/4内螺纹 （可根据用户要求特制）
			连接方式
				内螺纹
				信号输出
					模拟输出信号4...20mA
PE-T-					←选型示例

注：1bar=1.02kg/cm2=0.1Mpa      可按用户要求的量程供货
