产品概述

　 PE-TM小巧型差压变送器
原理&结构
小巧型差压变送器采用硅压阻式芯体作为信号测量元件，被测差压作用到变送器两端，利用半导体硅材料的压阻效应，实现差压与电信号的转换。
特点
全不锈钢密封结构设计，防护等级 IP65
体积小巧，安装便捷
输出信号形式多样
应用
对316L不锈钢无腐蚀的气体、液体的差压测量。
应用于工业过程中风压及流速测量，干燥气体等系统。
管道及炉膛压力测量。
石油、化工行业。

技术参数
量程范围：	0~10KPa…..35KPa...~2MPa
允许过压：	≤额定量程的 1.5 倍或 7MPa（取最小值）
精确度：	±0.25%（典型）    ±0.5%（最大）
长期稳定性：	±0.5%F.S/年（≤200KPa）
	±0.2%F.S/年（≤2000KPa）
	±0.03%F.S/℃（≤100KPa）
零点温度漂移：	±0.02%F.S/℃（＞100KPa）
	±0.03%F.S/℃（≤100KPa）
满度温度漂移：	±0.02%F.S/℃（＞100KPa）
工作温度：	20...80℃
贮存温度：	40...120℃
供电电源：	15...30VDC（本安型经安全栅供电）
输出信号：	4...20mA       0/1～5/10VDC
压力接口：	G1/4 内螺纹   ￠6 软管连接或用户自选
外壳材质：	不锈钢1.4301(304) &不锈钢1.4435(316L)
膜片材质：	不锈钢1.4435(316L)
O 型密封圈：	氟橡胶
电缆：	聚乙烯
绝缘电阻：	100MΩ    100VDC
外壳防护等级：	IP65

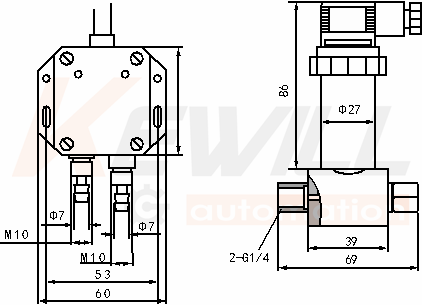

尺寸图 选型提示
1.选型时请注意被测介质要与接触介质的产品部分相兼容。
2.为了确保变送器安全可靠运行，建议在被测点与变送器之间安装三阀组，保证被测介质缓慢均匀地加在差压变送器的正、负压腔上。
3.安装时，建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。
4.选型时，请注意被测压力点静压，变送器正、负压腔所受的过压不能超出产品的规定值。
参数表

PE-TM1-	小巧型差压变送器(软管型）
PE-TM2-	小巧型差压变送器（通用型）
	材质
		不锈钢1.4301（304）
		不锈钢1.4435（316L)
		测量范围
			实际测量量程（0~10KPa...35KPa...~2MPa）
			供电电源
				24VDC
				其它供电方式
				信号输出
					4...20mADC
					1...5VDC
					0...5VDC
					0...10VDC
					连接方式
						￠7 软管接头(PET-M1可选)
						G1/4 内螺纹
						M20×1.5 外螺纹
						其他特殊螺纹
PE-TM						←选型示例
