LUD20超声波液位计(物位计)

应用范围:

产品特点:

  • 测量范围
  • 适用管径

获取报价

在线留言

产品概述



原理&结构

LUD20超声波液位计(物位计)超声波液位计安装在被测介质上方的传感器在变送器的控制下,传感器向被测物体的表面发射一束超声波脉冲,声波被物体表面反射,并被传感器接收将其转换为电信号。从超声波发射到重新被接收,其时间与与传感器被测物体表面的距离成正比。显示电子单元检测该时间,并根据已知的当前温度下的声速,计算出被测物体表面至传感器的距离。通过CPU的运算就可得出液位测量值。

应用

能够保证超声波有效传播到被测液面、料面或固体表面的场合。如:储罐、料槽、计量箱、池子、水箱、水井、水渠、粮仓、料仓、移动物体等。

特点

一体化设计,安装方便

二线制与四线制接线多种接线方式

带有LCD的大显示窗,便于调试和观察

提供DC4-20mA输出和高低位继电器输出

过压过流保护,雷电保护

全塑料探头,耐酸碱,适应恶劣环境

技术规格



量程



液位

4

6

8

12米(15米)

20

30米(40米)

料位

3

4

6

10

15米(20米)

工况



温度范围:

-40ºC... +75ºCLCD-20ºC... +70ºC

保护等级:

 IP67

安装方式:

螺纹、法兰或支架

参数设置:

3位有感按键

外壳材料:

ABS/PVC/PTFE

电气参数



显示形式:

4LCD

输出负载

0...500Ω

电流输出:

4...20mA

继电器输出:

上下限报警控制(2路继电器)

输入电源:

DC24V±10%

AC85...265V





电缆装置:

PG13.5/M20线缆塞

电缆直径

Ф6...Ф12mm

单线线径

Ф0.5...Ф1.78mm

技术参数



输出分辨率:

实际量程的0.03%

温度补偿:

全范围自动

压力范围:

 ±0.1MP

检测周期:

1.5

声波束角

10º(3db)    4.6.8m



5º(3db)    12.15.20.30.40m喇叭型探头

精度与盲区

超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。传感器还有余振,期间不能检测反射回波,因此从探头表面向下开始的一小段距离无法正常检测,这段距离称为盲区。被测的最高物位如进入盲区,仪表将不能正确检测,会出现误差。如有需要,可以将物位计加高安装。

量程代码表

介质代码+测量量程

3

4

6

8(10)

12

15

20

30

40

A

较平静液体、平整固体

/

4m

6m

8m

12m

15m

20m

30m

40m

C

块状、颗粒固体

3m

4m

6m

10m

/

15m

20m

/

/



盲区

0.2m

0.2m

0.25m

0.3m

0.5m

0.6m

0.8m

1.2m

1.4m

显示精度

1mm

1mm

1mm

1mm

1cm

1cm

1cm

1cm

1cm

选型表

LUD20-

超声波液位计(物位计)



测量介质种类



较平静液体、平整固体



块状、颗粒固体



测量量程(见量程代码表)



6m



输出



4...20mA输出



4...20mA输出+2路开关输出(5A继电器信号)



供电电源



DC24V



AC85...265v

LUD20-









选型示例

安装要求

传感器发射超声波脉冲时,都有一定的发射开角。从传感器下缘到被测介质表面之间,由发射的超声波波束所辐射的区域内,不得有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使换能器的发射方向与液面垂直。

安装方式

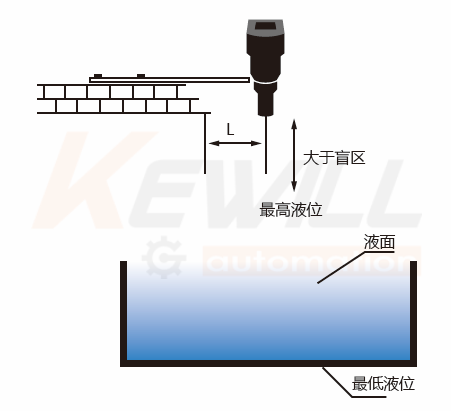

1、支架安装(池顶)

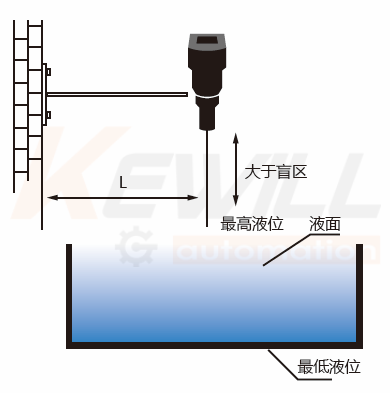

2、支架安装(池壁)

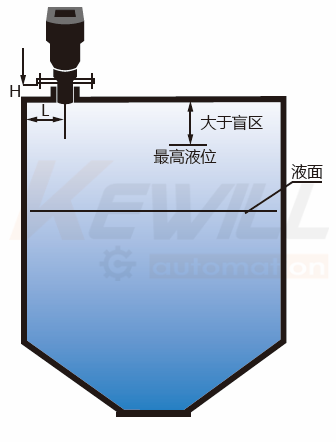

3、法兰安装

推荐:安装位置距离L、接管高度H

量程(M)

2

4

8

12

距离(mm

250

400

800

1000

接管Hmm

80

80

80

80



安装注意事项

1、传感器应尽可能安装在无振动、波动、泡沫、粉尘、或强电磁干扰场合。

2、所选择的安装位置应该方便施工、观察和维护。

3、确保传感器垂直对准物体表面安装。

4、对开口容器,只要条件许可,尽量使传感器位于容器上沿或进料口之上,以避免传感器被淹没而输出错误信号。

5、露天或野外安装时应加装遮阳、避雨设施。

6、传感器安装位置应尽量避开正下方、出料口等页面剧烈波动的位置。

7、若池壁或罐壁不光滑,仪表安装位置需尽量离开池壁或罐壁。

8、电线、电缆保护管,要注意密封防止积水。
