产品概述
KCP10压力控制器（变送器+开关）
原理&结构
集压力测量，LED显示输出、控制于一体化智能数显压力测控产品该产品为全电子结构，一体化就地显示当前压力测量值，输出4-20mA或RS485数字信号同时可按键设定PNP或NPN开关量。
应用
气液两用型，适用于：泵控制、储罐监测、液位控制、过滤器堵塞、监控、泄漏监控，也可广泛用于液压和气动场合：如机械设备和过程控制。
特点
窗口数显当前测量值（4位）
多按键设定各类参数
压力预设开关点和开关动作延时功能
开关输出功能可选（迟滞功能，窗口功能）
显示窗口面可330°旋转
|
技术规格 |
|
量程： |
1...0bar |
|
0-1000bar |
|
精度： |
显示精度±0.1%F.S |
|
控制精度±0.1%F.S |
|
稳定性±0.1%F.S |
|
显示： |
4位数码管 |
|
显示范围：-1999...9999 |
|
|
DC24V±20% |
|
最大功耗＜1W |
|
负载容量＜24V 1.2A |
|
开关类型 |
PNP或NPN |
|
开关寿命 |
＞100万次 |
|
相应时间 |
≤5ms |
|
介质温度 |
20...80°C |

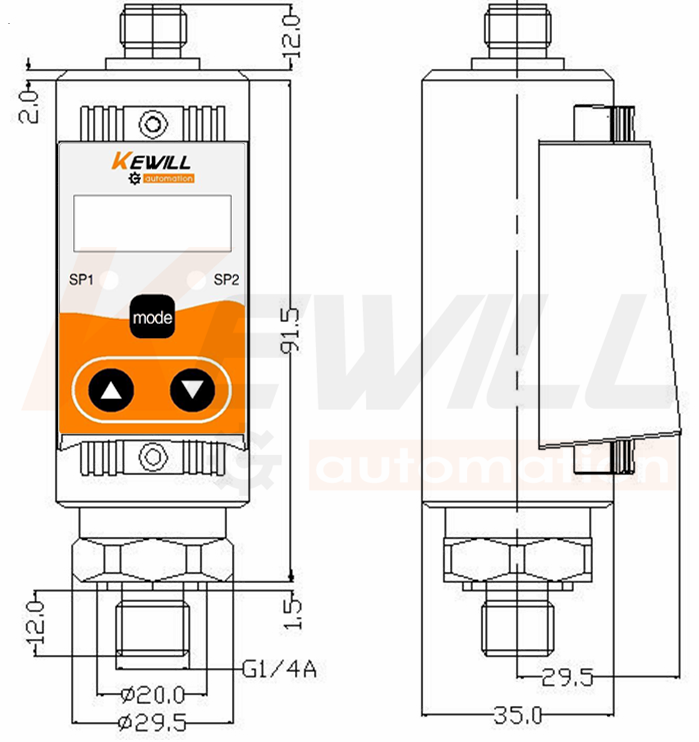

尺寸图

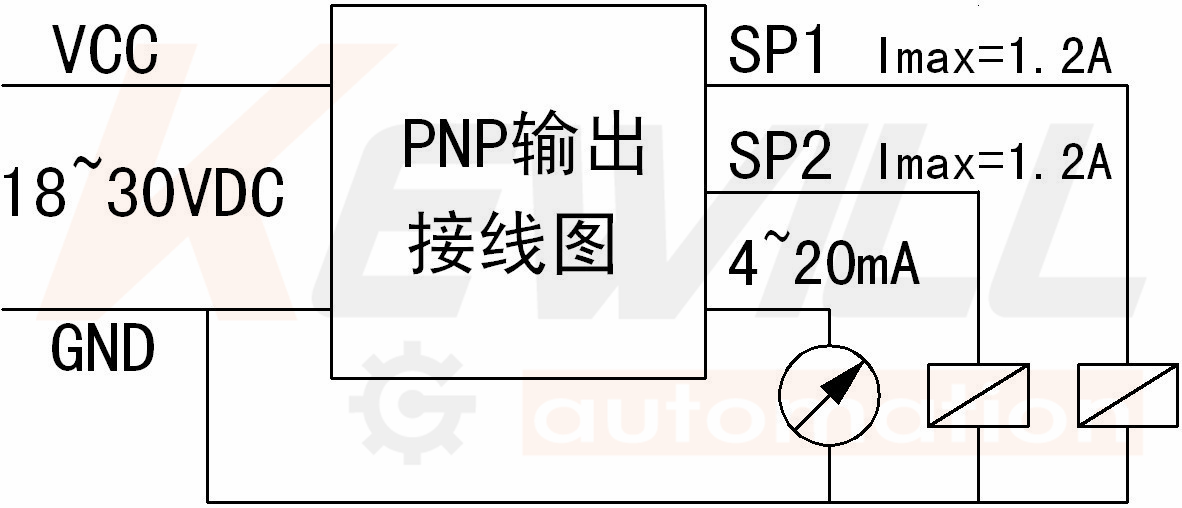

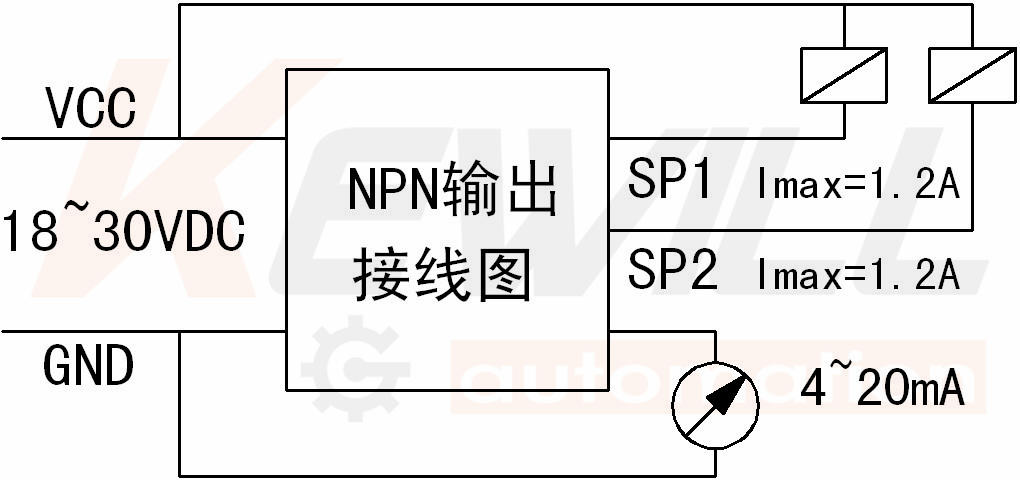

电气连接
为了防止电磁干扰的影响应注意以下事项：
●采用屏蔽线
●线路连接长度合理
标准量程代码表（单位bar）
|
标准量程 |
表压代码 |
绝压代码 |
|
-1…0bar |
GB0 |
\ |
|
0…1bar |
GB1 |
AB1 |
|
0…2bar |
GB2 |
AB2 |
|
0…5bar |
GB5 |
AB5 |
|
0…10bar |
GB10 |
AB10 |
|
0…25bar |
GB25 |
AB25 |
|
标准量程 |
表压代码 |
绝压代码 |
|
0…60bar |
GB60 |
AB60 |
|
0…100bar |
GB100 |
AB100 |
|
0…160bar |
GB160 |
AB160 |
|
0…250bar |
GB200 |
AB200 |
|
0…400bar |
GB400 |
AB400 |
|
0…600bar |
GB600 |
AB600 |
选型表
|
KCP10- |
压力控制器（变送器+开关） |
|
|
测量范围 |
|
|
表压（量程见量程代码表此项为常规应用选型）（*） |
|
|
绝压（量程见量程代码表） |
|
|
过程连接外螺纹 |
|
|
G1/4 |
|
|
G1/2 |
|
|
M20X1.5 |
|
|
输出信号类型 |
|
|
2路开关量输出(NPN信号) |
|
|
2路开关量输出(PNP信号) |
|
|
2路开关量(PNP)+1路4-20mA模拟量输出 |
|
|
2路开关量(NPN)+1路4-20mA模拟量输出 |
|
|
2路开关量(PNP)+RS485 |
|
|
2路开关量(NPN)+RS485 |
|
|
电气连接 |
|
|
M12×1 多芯接插件(2米接插线缆:M2）另有5米，10米备选） |
|
|
赫斯曼端子接头(DIN43650) |
|
KCP10- |
|
|
|
|
←选型示例 |
备注：*号标注为快速交货型或现货常备款

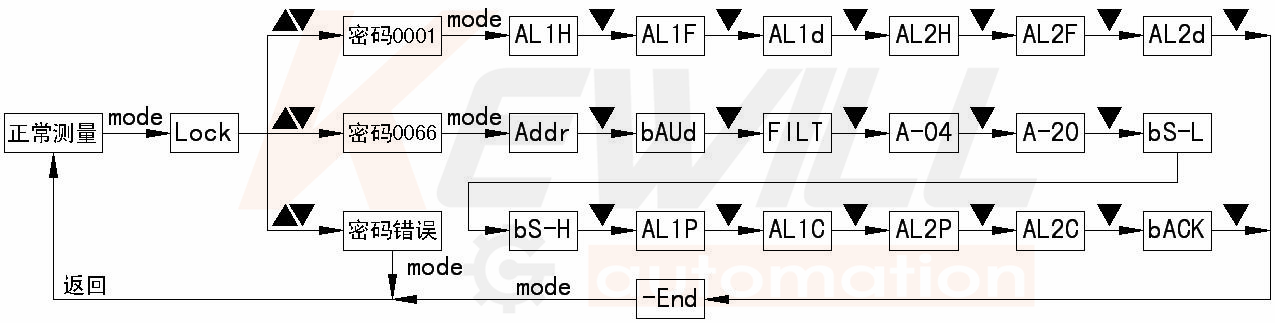

常见菜单
|
菜单名称 |
功能 |
可选项 |
菜单名称 |
功能 |
可选项 |
|
初级 |
AL1H |
开关1动作点 |
0～100%量程 |
高级 |
Addr |
RS485地址 |
1～128 |
4~20mA输 |
|
AL1F |
开关1释放点 |
0～100%量程 |
bAUd |
RS485波特率 |
1200~19200 |
出无此菜单 |
|
AL1d |
开关1动作延时 |
0～30S |
FILt |
显示滤波 |
0～4级 |
|
AL2H |
开关2动作点 |
0～100%量程 |
A-04 |
变送零点微调 |
-0.2～+0.2mA |
|
AL2F |
开关2释放点 |
0～100%量程 |
A-20 |
变送满度微调 |
-0.2～+0.2mA |
|
AL2d |
开关2动作延时 |
0～30S |
bS-L |
变送量程零点 |
0～100%量程 |
|
|
bS-H |
变送量程满度 |
0～100%量程 |
|
AL1P |
开关1输出功能 |
0:迟滞；1:窗口 |
|
AL1C |
开关1窗口功能回差 |
0～20%(窗口范围) |
|
AL2P |
开关2输出功能 |
0:迟滞；1:窗口 |
|
AL2C |
开关2窗口功能回差 |
0～20%(窗口范围) |
|
bACK |
恢复工厂数据 |
0:不恢复；1:恢复 |
|
-End |
退出参数设置 |
|
开关量功能
每路开关量输出主要由两个基本参数ALxH和ALxF来控制，ALxH设定吸合点，ALxF设定释放点。此外还有相应的输出功能选择，输出延时值等共同完成对开关输出的控制。注：ALxH与ALxL中的“x”表示开关点“1”或“2”
|
迟滞功能 |
窗口功能 |
|

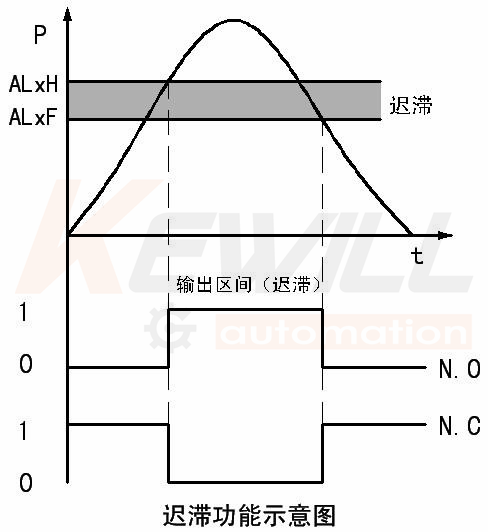

迟滞值可通过菜单设定，其输出可用来控制泵入泵出，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为迟滞值(ALxH-ALxF)；当压力上升时，只有压力值大于ALxH，开关点才吸合；而当压力值下降时，只有压力值小ALxF，开关点才断开。 |

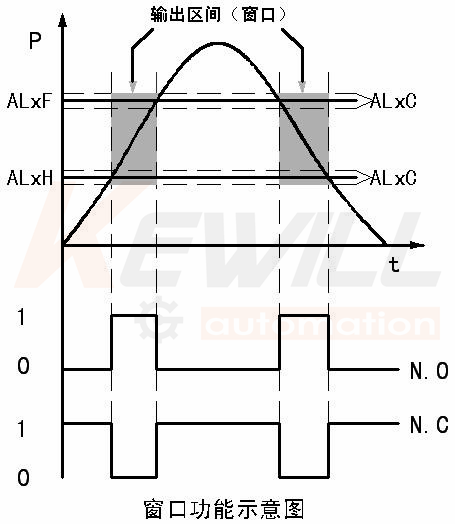

该功能可用于监控特定的区间，其输出可用来完成控制、报警等工作，且只需一个输出点。如右图所示，以常开型(N.O)为例，灰色带为窗口值(ALxF -ALxH)；当压力值处于窗口之间时，开关点才吸合；而当压力值超出该区间时，开关点断开。 |
 |
 |
